電單車GPS定位器/GPS追蹤器供電方案

當前位置：網站首頁> 應用方案 > 電單車GPS定位器/GPS追蹤器供電方案 >

方案特點

低功耗，低紋波
輸出線損電壓補償
寬輸入電壓范圍：8V~150V
輸出電壓從4.2V到30V可調
支持輸出恒壓恒流
支持輸出12V/10A，5V/5A
高效率：可高達 96%
工作頻率：140KHz
低待機功耗
內置過溫保護
內置軟啟動
內置輸出短路保護
輕載效率高

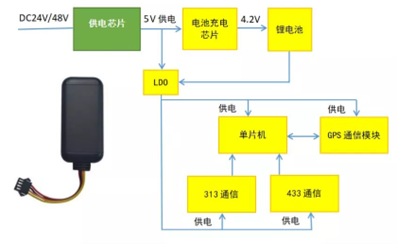

應用圖

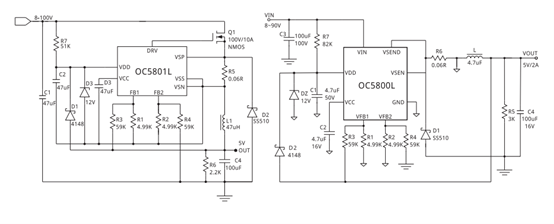

原理圖

以下介紹下電摩/汽車GPS定位器供電方案。作為車載GPS定位器的供電部份，承擔了整個系統的供電功能。因此，一顆性能良好的供電IC對GPS定位器的穩定運行是十分重要的。OC5801L、OC5806L、DC-DC降壓恒壓芯片，具有高效率、高可靠性等優勢。內置150V高壓MOS，可以防止剎車瞬間電機產生的高尖峰電壓導致燒芯片；芯片性能在輸出電壓上可以控制在±3%的精度。內置軟啟動功能(SS)，啟動輸出無過沖，防止損壞后端芯片，影響通信要求。

型號	封裝	輸入電壓范圍	輸出電壓范圍	輸出電流范圍	輸出功率范圍	驅動方式	效率	工作模式/頻率	工作架構	靜態電流
型號	封裝	輸入電壓范圍	輸出電壓范圍	輸出電流范圍	輸出功率范圍	驅動方式	效率	工作模式/頻率	工作架構	靜態電流
OC5801L	SOP8	8-150V	≤Vi-4V	≤10A	120W	外置MOS	最大96%	固定頻率140K	浮地架構	低至700uA
OC5806L	ESOP8	8-150V	≤Vi-4V	≤1.5A	15W	內置MOS	最大95%	固定頻率140K	浮地架構	低至700uA
OC5800L	ESOP8	8-100V	≤Vi-4V	≤2A	20W	內置MOS	最大95%	固定頻率140K	浮地架構	低至700uA
OC5802L	ESOP8	5-60V	≤Vi-4V	≤3A	25W	內置MOS	最大95%	固定頻率140K	浮地架構	低至700uA
OC5808L	ESOP8	8-100V	≤Vi-4V	≤1.5A	15W	內置MOS	最大95%	固定頻率140K	浮地架構	低至700uA

應用范圍

車充
電池充電
恒壓源
電動汽車
電動自行車
電瓶車
扭扭車
卡車
車載供電
