LN2553 三功能(100%-25%-爆閃)降壓型LED恒流驅動芯片

來源：深圳晶立弘泰作者：深圳晶立弘泰發布時間：2016-07-14 21:16:44

產品描述:

LN2553 是一款集成了三功能的開關降壓型LED恒流驅動器。
通過電源的接通與關斷可實現功能之間的切換：
全亮（100%）--暗亮（25%）--爆閃。

LN2553采用固定關斷時間的控制方式，
關斷時間可通過外部電容進行調節，
因此工作頻率可根據用戶要求而設置。

LN2553通過一個外接電阻來設置LED的輸出電流。

LN2553內部還集成了VDD穩壓管，過溫保護電路，
短路保護電路等。減少外圍元件并提高了系統可靠性。

LN2553采用SOT23-6封裝。

產品指數:
內置三功能：100%-25%-爆閃
電流：可達5A
寬輸入電壓范圍：3.6V~100V
高效率：可高達 90%
芯片供電欠壓保護：3.2V(遲滯0.5V)
峰值電流采樣電壓：250mV
關斷時間可調
內置過溫調節
內置 VDD 穩壓管

應用領域:
LED 手電筒
自行車燈、電動車燈
大功率 LED 照明

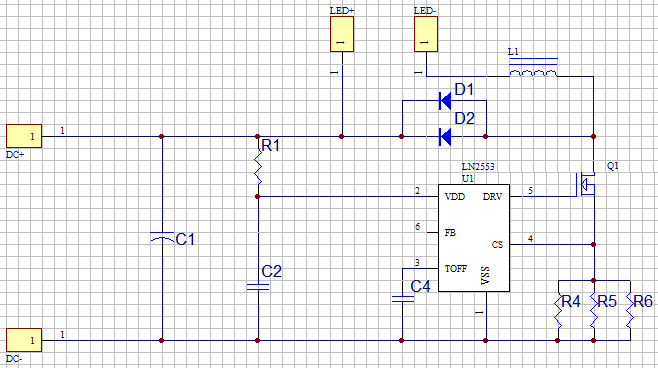

LN2553 LED車燈（12V-80V）典型應用線路圖:

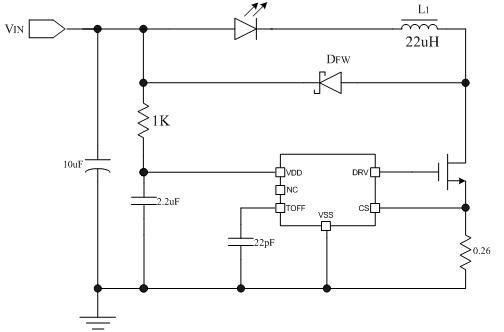

LN2553 LED手電筒典型應用電路圖（兩節鋰電輸入）

LN2553 封裝及管腳分配：

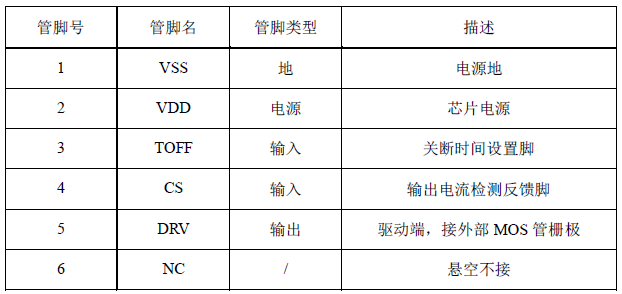

管腳描述：
