LN2547降壓LED恒流驅動芯片

來源：深圳晶立弘泰作者：深圳晶立弘泰發布時間：2016-06-30 00:32:33

產品描述:

LN2547為一款高效率、降壓型、內置高壓MOSFET的恒流LED驅動電路。
LN2547采用固定關斷時間的峰值電流檢測模式，最高輸出電壓可達100V。
芯片包括一個PWM調光腳，可以通過外接0-100%占空比的PWM信號
或0-1.2V直流電位來實現調光功能。
芯片還包括一個溫度補償管腳，通過和基準腳VREF和GND之間
接分別接一個取樣電阻和熱敏電阻來實現溫度補償功能，
可設定在超過某個溫度后輸出電流隨著溫度的升高而降低。
LN2547通過設定外部取樣電阻來調節輸出電流的能力。
最高輸出電流可達2A。LN2547采用ESOP8封裝。
保證芯片體積小的同時具有一定的散熱能力。（散熱片內置接DRAIN）

應用領域:

直流或交流輸入LED驅動器
RGB 背光LED 驅動
LED電動自行車照明
LED汽車照明等
LED摩托車燈IC

產品指數:

寬輸入電壓范圍：8V~100V
高效率：可達92%
輸出電流范圍：20mA~2A
固定關斷時間可調
線性和PWM調光
溫度補償
峰值電流采樣電壓：0.38V

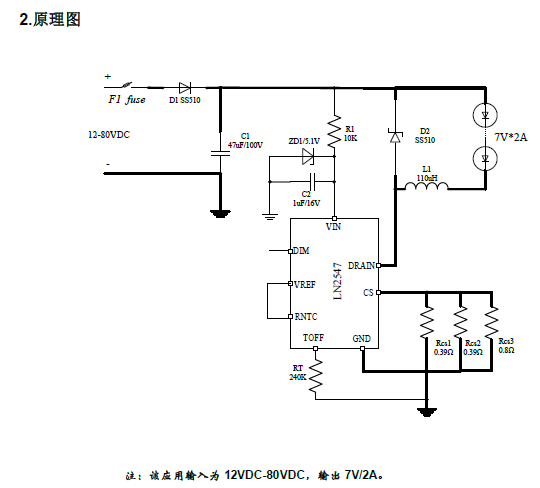

基于LN2545直流高壓輸入恒流驅動方案:

應用于電動車LED燈驅動
方案基本特性：

極少的外圍器件

較小的紋波電流
支持模擬調光
輸入電壓范圍：12 VDC-80VDC
輸出電壓電流：7V/2A
占空比最高可達百分之百
開路保護、短路保護、過溫保護
LN2547降壓LED恒流驅動芯片
