OC6701升壓型_LED恒流驅動芯片

來源:深圳晶立弘泰    作者:深圳晶立弘泰    發布時間:2016-07-05 14:03:49



  產品描述:
OC6701是一款高效率、高精度的升壓LED恒流驅動大功率控制芯片。
OC6701內置高精度誤差放大器,固定關斷時間控制電路,
恒流驅動電路等,特別適合大功率、多個高亮度LED 燈串恒流驅動。
OC6701 采用固定關斷時間的控制方式,關斷時間可通過外部電容進行調節,
工作頻率可根據用戶要求而改變。
OC6701 通過調節外置的電流采樣電阻,能控制高亮度LED 燈的驅動電流,
使LED 燈亮度達到預期恒定亮度。
在EN 端加PWM 信號,還可以進行LED 燈調光。
OC6701 內部集成了VDD 穩壓管,軟啟動以及過溫保護電路,
減少外圍元件并提高系統可靠性。
OC6701 采用SOP8 封裝。


 產品指數:
寬輸入電壓范圍:3.6V~100V
高效率:可高達95%
最大工作頻率:1MHz
CS 限流保護電壓:250mV
FB 電流采樣電壓:250mV
芯片供電欠壓保護:3.2V
關斷時間可調
智能過溫保護
軟啟動
內置VDD 穩壓管


 應用領域:
LED燈杯
電池供電的LED 燈串
平板顯示LED 背光
大功率LED 照明

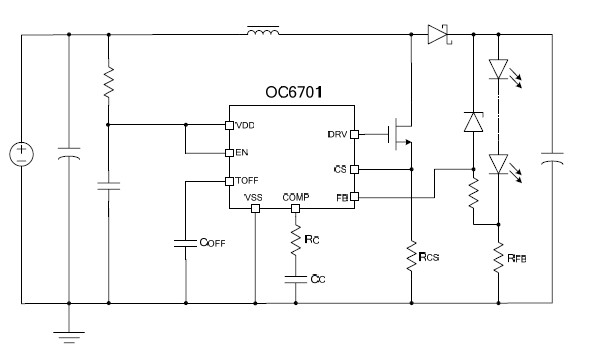

 OC6701典型應用電路圖:
OC6701升壓型_LED恒流驅動芯片




  產品技術資料下載
OC6701.PDF
