當前位置：網站首頁> 產品中心 > DC-DC恒流電源管理芯片 > 升壓恒流芯片 >QX5305升壓型大功率_LED恒流驅動器照明IC
來源：深圳晶立弘泰 作者：深圳晶立弘泰 發布時間：2016-07-01 18:13:47
產品描述:QX5305是一款高效率、高精度的升壓型大功率LED燈恒流驅動控制芯片。
QX5305 內置高精度誤差放大器，固定關斷時間控制電路，恒流驅動電路等，
特別適合大功率、多個高亮度LED燈的串恒流驅動。
QX5305采用固定關斷時間的控制方式，其工作頻率最高可達1MHz，QX5305 內置高精度誤差放大器，固定關斷時間控制電路，恒流驅動電路等，
特別適合大功率、多個高亮度LED燈的串恒流驅動。
可使外 部電感和濾波電容體積減小，效率提高，節省PCB面積。
關斷時間可通過外部電容 進行調節，工作頻率可根據用戶要求而改變。
QX5305通過調節外置的電流采樣電阻，能控制高亮度LED燈的驅動電流，
使LED燈亮度達到預期恒定亮度.在 EN端加PWM信號，還可以進行LED 燈調光。 QX5305采用SOP8封裝。
應用領域:LED 燈杯
電池供電的LED燈串
平板顯示 LED背光
恒流充電器控制
大功率LED照明等
電池供電的LED燈串
平板顯示 LED背光
恒流充電器控制
大功率LED照明等
產品指數:寬輸入電壓范圍：3.6V~100V
高效率：可高達 95%最大工作頻率：1MHz
CS 限流保護電壓：250mV
FB 電流采樣電壓：250mV
芯片供電欠壓保護：2.5V
關斷時間可調
外置頻率補償腳

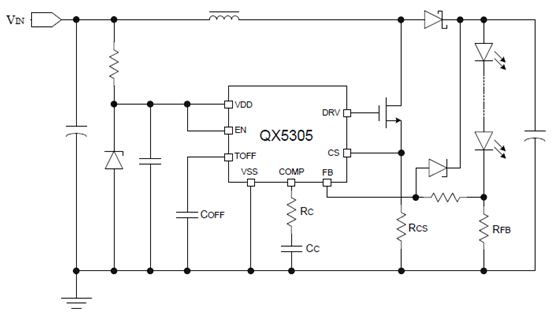

QX5305典型應用電路圖:
