當前位置：網站首頁> 產品中心 > 低壓LED移動照明驅動芯片 > 線性恒流驅動芯片 >OC7135 線性降壓_LED恒流照明驅動器
來源：深圳晶立弘泰 作者：深圳晶立弘泰 發布時間：2016-07-05 18:55:42
產品描述:OC7135 是一種低壓差、線性降壓、固定輸出電流的LED恒流驅動器。
除 LED外，OC7135無需外接其它元器件即可構成一個恒流輸出的LED驅動電路。OC7135 內置過熱保護功能，可有效保護芯片，
避免結溫超過120HT 時因過熱而造成損壞。
OC7135 還集成了LED 短路保護功能。
此外，OC7135 自帶軟啟動功能。
OC7135 可提供多個規格的輸出電流供客戶選擇
，輸出電流可以從100mA 到380mA，步長為20mA，
并可通過多芯片并聯的方式擴展LED 的電流驅動能力
OC7135 采用SOT-89-3 的封裝形式。
產品指數:電源電壓：2.7V~5.5V
輸出電流：100mA 到380mA
低壓差：150mV@350mA
輸出電流精度：優于±5%
過熱保護閾值：120HT
LED 短路保護
軟啟動
應用領域:線性 LED 照明驅動
LED 手電筒、LED 臺燈、LED 礦燈、LED指示燈等

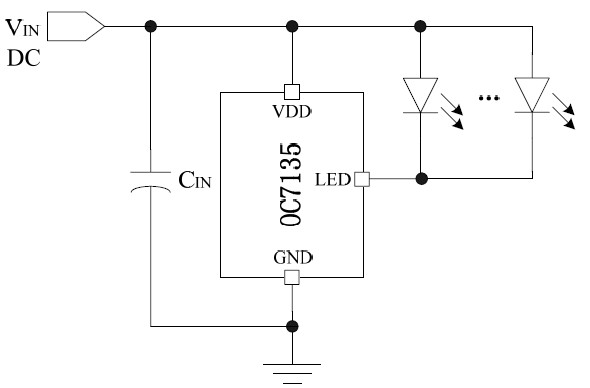

OC7135典型應用電路：
