當前位置：網站首頁> 產品中心 > 低壓LED移動照明驅動芯片 > LED手電筒驅動芯片 >YX8116B LED頭燈驅動IC
來源：深圳晶立弘泰 作者：深圳晶立弘泰 發布時間：2016-07-09 17:46:23
產品描述:YX8116B是針對手電筒照明研發的驅動IC，
主要用于一節電池 1.2V-1.5V充電電池或堿性電池。
此芯片是一款直流轉換升壓 IC，采用 CMOS 工藝，
具有耗電極小的特點適合應用在以電池供電為主的產品上，
YX8116B 內部具有振蕩器、PFM 控制電路、
主要用于一節電池 1.2V-1.5V充電電池或堿性電池。
此芯片是一款直流轉換升壓 IC，采用 CMOS 工藝，
具有耗電極小的特點適合應用在以電池供電為主的產品上，
YX8116B 內部具有振蕩器、PFM 控制電路、
激勵電路、基準電壓、誤差信號放大器。
內部集成整流管，僅需2個外圍元器件即可使
YX8116B成為一個低紋波高效率的直流變換器。
內部集成整流管，僅需2個外圍元器件即可使
YX8116B成為一個低紋波高效率的直流變換器。
產品指數:低啟動電壓 0.9 ~ 1.5V
高效率 80%以上
應用領域:LED手電筒，LED頭燈, LED照明裝飾燈等等
電氣參數：
電氣參數：輸出電流：220mA
輸入電壓：最高 1.8V
最大振蕩頻率：420KHz
工作溫度：<=80°

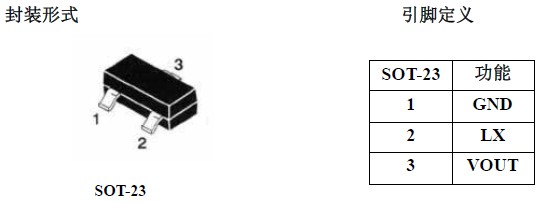

YX8116B LED驅動IC 封裝形式：

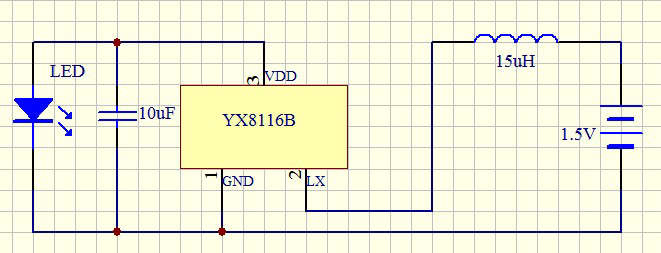

YX8116B 典型應用原理圖：

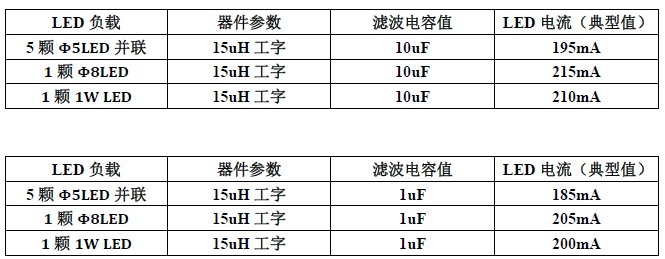

YX8116B 參數要求：
以上數據均在 1.5V 電壓下所測，電感量離散差異，輸出功率略有差異
產品技術資料下載
YX8116B.PDF
