當前位置：網站首頁> 產品中心 > LED照明驅動類 > 高壓LED照明驅動芯片 > 線性恒流產品系列 >SM2315E低THD高功率因數線性恒流LED驅動芯片
來源：深圳晶立弘泰 作者：深圳晶立弘泰 發布時間：2016-07-02 12:29:47
產品描述:SM2315E是一款低THD高功率因數LED線性恒流驅動芯片，芯
片內置過溫保護功能，提升系統應用可靠性。外圍主要通過調節
REXT電阻值對輸出電流進行調節。
其主要應用于LED 照明、建筑亮化工程等領域，系統結構簡單，
外圍元件少，方案成本低。
產品特點:輸入電壓110Vac 或220Vac
恒流精度＜±5%
功率因數＞0.9
THD＜10%
內置過溫保護
封裝形式：ESOP8
應用領域:LED 恒流驅動
T5/T8 系列LED 日光燈管
LED 球泡燈
LED 吸頂燈

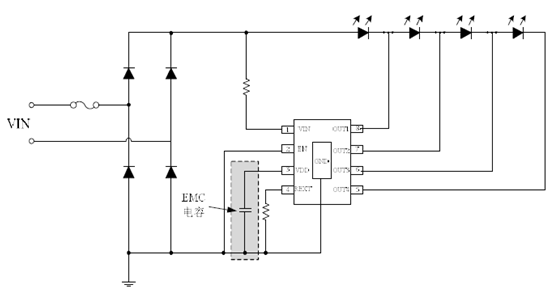

SM2315E典型應用示意圖:

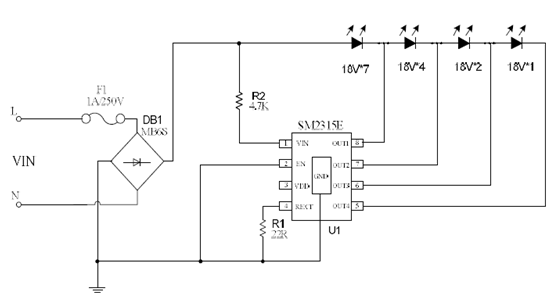

SM2315E 220Vac/7W 方案應用原理圖:

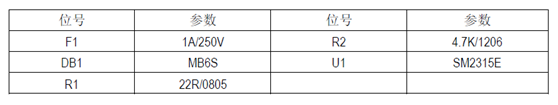

SM2315E 7W 方案BOM:
產品技術資料下載SM2315E.DPF
