SM2213EB 3段調光/調色線性恒流LED驅動芯片

來源：深圳晶立弘泰作者：深圳晶立弘泰發布時間：2016-06-29 21:59:03

產品描述:
SM2213EB是一款可3段調節亮度色溫的LED恒流驅動芯片。
適用于200Vac~240Vac 或90Vac~130Vac輸入電壓，恒流精度小于±4%。
當SM2213EB在3段調節亮度應用中，可根據開啟關閉電源開關，
依次改變輸出電流的大小，從而改變LED燈的亮度，
調節比例可以通過外接REXT電阻進行調整。
當SM2213EB在3段調節色溫應用中，可根據開啟關閉電源開關，
依次改變兩路輸出端口開關狀態，
實現兩路不同顏色LED燈的交替亮滅以實現調節色溫的目的，
調節外接REXT電阻可對輸出功率進行調節。

產品特點:
輸入電壓220Vac、110Vac
內置過溫補償
恒流精度小于± 4%
可實現3 段調節亮度，調節比例可外部設置
調光比例： 100%--50%--X% 或X%--50%--100%
可實現3 段調節色溫，輸出功率可外部設置
0.5 秒~3 秒內實現開關切換，支持快速開關切換
有電解應用、無頻閃
封裝形式：ESOP8

應用領域:
LED 恒流驅動
T5/T8 系列LED 日光燈管
LED 球泡燈
LED 吸頂燈

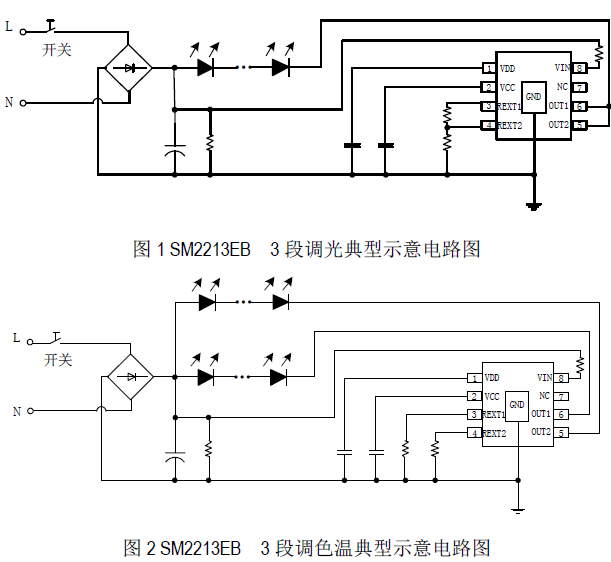

SM2213EB三段調光/調色典型電路圖:
SM2213EB_LED線性恒流IC
