發布時間：2016-07-14 10:10:20
隨著可穿戴產品、智能產品、中小家電等各種電器產品的發展需求，
對電源管理IC提出了更高的要求。針對更高的應用需求，電源管理IC技術將有怎樣的發展。
對于電子產品而言，電源是其生命力的重要保障。沒有電源，
電子產品無法正常運行。而高效地電源管理，則使得電子產品的性能更加突出，
這也正是電源管理芯片的價值所在。
常用電源管理芯片有、 AC/DC電源管理芯片、 DC/DC電源管理芯片、充電管理芯片
以下是部分電源管理芯片的分類及型號：
DC/DC電源管理芯片分為：
DC/DC同步升壓穩壓芯片，DC/DC升壓芯片，
充電管理芯片，DC/DC降壓恒流恒壓芯片
1：DC/DC同步升壓穩壓芯片：
QX2304 輸入電壓：2.5V-3.6V
封裝：SOT23-3 SOT23-5 SOT89-3 TO-92
QX2304是一款高效率、低功耗、低紋波、
高工作頻率的PFM同步升壓DC-DC變換器。
QX2304僅需要三個外圍元件，
就可完成將低輸入的電池電壓變換升壓到所需的工作電壓。
QX2306 輸入：0.65V-3.0V
封裝：SOT23-3 SOT23-5 SOT89-3 TO-92
QX2306是一款高效率、低功耗、低紋波、
高工作頻率的PFM同步升壓DC/DC變換器。
QX2306僅需要三個外圍元件，
就可將低輸入電壓升壓到所需的工作電壓。
QX2306可通過內部修調電路（步進0.1V）來獲得所需的輸出電壓
2：DC/DC升壓穩壓芯片：
QX2303 輸入電壓：2.5-5.0V
封裝：SOT23-3 SOT23-5 SOT89-3 TO-92
QX2303系列產品是一種高效率、低紋波、
工作頻率高的PFM升壓DC-DC變換器。
僅需要四個外圍元器件，就可完成將低輸入的
電池電壓變換升壓到所需的工作電壓，
適合1～4節普通電池應用。SOT23-5封裝內置了EN使能端，
?當EN使能端輸入為低電平時，芯片處于關斷省電狀態，功耗降至最小。
以上都適用于：MP3,MP4,遙控器，游戲手柄，剃須刀，插卡音箱，
蠟燭燈，玩具禮品，數碼相機、相框，手電筒，電子書
PDA,電子詞典、數碼相機、LED手電筒、LED燈、MP3、
遙控玩具、無線耳機、無線鼠標鍵盤、醫療器械、防丟器、
汽車防盜器、充電器、VCR、PDA等手持電子設備，計步器 安防等
3：充電管理芯片：
型號：4054，4055
主要適用于：USB充電座、移動電話、
PDA等便攜式設備,鋰離子電池充電器,藍牙設備
4：DC/DC降壓恒流恒壓芯片：
DC/DC降壓恒壓恒流產品是針對電瓶車高壓降壓優化的
全集成開關電源變換芯片系列，采用100V高壓制造工藝、
貼片封裝、內置高壓功率管、過溫保護、過流保護、短路保護、
輸入過壓保護等安全保護電路、系統最大輸出電流達到0.5A以上、
轉換效率高、外圍元器件簡潔、體積小、系統性價比高。
OC5800應用于：5V/1.5A，12V/1.1A
OC5801應用于：5V/3A，12V/2A
對電源管理IC提出了更高的要求。針對更高的應用需求，電源管理IC技術將有怎樣的發展。
電子產品無法正常運行。而高效地電源管理，則使得電子產品的性能更加突出，
這也正是電源管理芯片的價值所在。
常用電源管理芯片有、 AC/DC電源管理芯片、 DC/DC電源管理芯片、充電管理芯片
以下是部分電源管理芯片的分類及型號：
AC/DC電源管理芯片分為:非隔離恒壓/原邊反饋/副邊反饋。
主要應用于：適配器，充電器，小家電，機頂盒。
晶立弘泰AD/DC電源管理類:
主要應用于：適配器，充電器，小家電，機頂盒。
晶立弘泰AD/DC電源管理類:
副邊反饋芯片系列 功率開關：

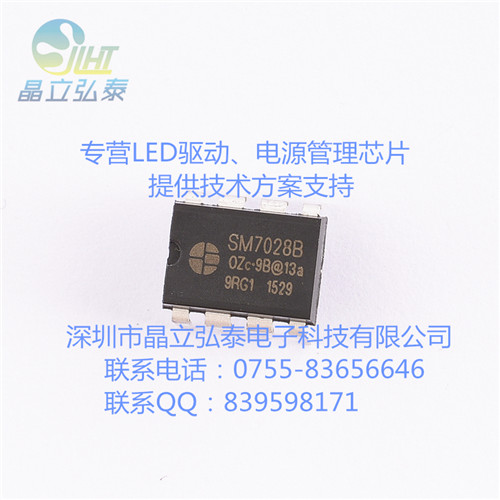

SM7012,SM7022,SM7026,SM7028,SM8002C
SM8012,SM8022,SM8013C,SM8015,SM8023
晶立弘泰非隔離恒壓IC系列：

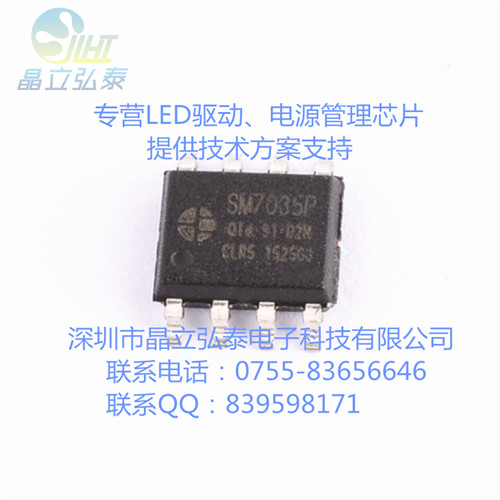

SM7015,SM7025,SM7035P,SM7055-12,SM7055-18
SM7075,SM7095-12,SM7095-18
晶立弘泰原邊反饋芯片IC系列功率開關：
SM7205,SM7205P,SM7503P,SM7505P,
SM8200,SM8502,SM8513M,
晶立弘泰電源管理芯片 ME81副邊反饋系列
晶立弘泰AC-DC電源管理芯片 ME82副邊反饋大功率系列
晶立弘泰AC-DC電源芯片 ME83原邊反饋系列
晶立弘泰電源管理芯片 ME81副邊反饋系列
| 微盟料號 | 功率等級 | 適用范圍 | 產品描述 | 替代料號 | 架構 |
|
ME8100
(T0-92)
|
10W以內 |
適配器
充電器
|
次邊反饋，PFM變頻模式， 外推700V三極管， 300mW低待機功耗。 |
ACT30A ACT30B AP3700 SDC373B
|
副邊PFM
外推三極管 431+817
|
|
ME8105
(DIP8)
|
12W以內 |
適配器
充電器
小家電
機頂盒
|
次邊反饋， 輕載變頻模式， 滿載外置電容可調頻率， 100mW低待機功耗， 小家電原邊穩壓控制， 內置700V三極管。 |
THX203 CR6203 RM6203 SDC603 CRE6203 GW6203
TH203 OCE6203 SD6830 LN5R12C SW2604
|
副邊PWM
內置三極管
431+817
|
|
ME8115
(DIP8)
|
15W以內 |
適配器
充電器
小家電
機頂盒
|
次邊反饋，輕載變頻模式， 滿載外置電容可調頻率， 100mW低待機功耗， 小家電原邊穩壓控制， 內置700V三極管和振蕩電容。 |
THX203 CR6203 RM6203 SDC603 CRE6203 GW6203
SD6830
LN5R12C SW2604 RZC5203 ZT8106
XY6112 JT3026
|
副邊PWM
內置三極管
431+817
|
|
ME8107A
ME8107B
ME8107C
(DIP8)
|
15W以內 |
適配器
充電器
小家電
|
次邊反饋，輕載變頻模式， 滿載外置電容可調頻率， 100mW低待機功耗， 內置OCP，OVP，OLP保護， ME8107A內置2N60MOS ；ME8107B內置2N70MOS, ME8107C內置2N65MOS。 |
SDC606P(兼容) OB2354(反腳)
CR6224 RM6220 SP5624 SM7022 SD4841 GR8935L
VIPER22 YS6224 SF1538
|
副邊PWM
內置MOS
431+817
|
|
ME8109B
(DIP8)
|
15W以內 |
適配器
充電器
小家電
機頂盒
|
次邊反饋，100mW低待機功耗， 頻率抖動功能， 待機功耗小于100mW, 內置OCP，OVP， OLP，OTP保護， 腳位我司獨創, ME8109A內置2N65MOS； ME8109B內置2N60MOS。 |
OB2358(反腳)
CR6228 RM6222 SP5628 SM7026 SD4843 GR8935L
AP8022 YS6228 SF1539
|
副邊PWM
內置MOS
431+817
|
|
ME8119
(DIP8)
|
24W以內 |
適配器
充電器
小家電
|
內置4N60 MOS， 頻率抖動功能， 待機功耗小于100mW, 內置OCP補償,OVP， 18W以下次級反饋腳位我司獨創， 相當于（8204+4N60MOS) |
OB2359(反腳) GR8937L
CR6229 RM6224 SP5629
|
副邊PWM
內置MOS
431+817
|
|
ME8110
ME8110B
(DIP8)
|
15W以內 |
適配器
充電器
小家電
機頂盒
|
次邊反饋，100mW低待機功耗， 頻率抖動功能， 待機功耗小于100mW, 內置OCP，OVP，OLP保護，ME8110內置2N65MOS； ME8110B內置2N60MOS。 |
OB2358 CR6228 RM6222 SP5628
SM7026 SD4843 GR8935L AP8022 YS6228 SF1539
|
副邊PWM
內置MOS
431+817
|
|
ME8111
(DIP8)
|
24W以內 |
適配器
充電器
機頂盒
|
次邊反饋，100mW低待機功耗， 頻率抖動功能， 待機功耗小于100mW, 內置OCP，OVP， OLP，OTP保護， 內置4N60MOS |
OB2359 GR8937L
CR6229 RM6224 SP5629
|
副邊PWM
內置MOS
431+817
|
|
ME8121
(DIP7)
|
18W以內 | 適配器 機頂盒 開關電源 |
次邊反饋，集成高壓?jiǎn)?dòng)功能， QR模式，100mW低待機功耗， 內置OCP，OVP，OLP， OTP保護，內置2N60MOS |
副邊PWM
內置MOS
431+817
|
|
| ME8117 | 12W以內 |
適配器
充電器
小家電
|
次邊反饋，輕載變頻模式， 滿載外置電容可調頻率， 100mW低待機功耗， 內置OCP，OVP，OLP保護。 |
副邊PWM
內置三極管
431+817
|
|
|
ME8101
(DIP8)
|
15W以內 |
適配器
充電器
小家電
|
次邊反饋，輕載變頻模式， 滿載外置電容可調頻率，300mW低待機功耗，小家電原邊穩壓控制，內置700V三極管。 |
CR6203 TFC718 SW2604 THX203 RM6203
|
副邊PWM
內置三極管
431+817
|
晶立弘泰AC-DC電源管理芯片 ME82副邊反饋大功率系列
| 微盟料號 |
功率
等級
|
適用
范圍
|
功能描述 |
替代
料號
|
構架 |
|
ME8200
(SOT23-6)
|
30W以內 |
適配器
充電器
小家電
|
頻率抖動功能， 頻率外置電阻可調， 待機功耗小于200mW,LEB, 內置OCP補償,OVP，OTP保護， 30W以下LED燈具可做隔離和 不隔離等條燈方案 |
SG6848 SD4563 SW2263
OB2263 LN3C63 RT7731
|
副邊PWM
431+817
外推MOS
|
|
ME8202
(SOP8)
|
90W以內 |
適配器
充電器
小家電
|
頻率抖動功能， 頻率外置電阻可調和 外置溫度保護， 待機功耗小于200mW, LEB,內置OCP補償, OVP，OTP保護, 外推MOS， 60W以下LED燈具 可做隔離和 不隔離等條燈方案。 |
OB2269 SG6841 SF1560
CR6842 SM8015 AT3263
GR8841 LN3C69 AP8269
CL1160 HT2269 SD4569
LD7552 RZC2269
|
副邊PWM
431+817
外推MOS
|
|
ME8204
(SOT23-6)
|
60W以內 |
適配器
充電器
小家電
|
頻率抖動功能， 外置溫度保護， 待機功耗小于100mW, LEB,內置OCP補償,OVP， OTP保護， 30W以下LED燈具 可做隔離不隔離等調燈案, ME8200(兼容). |
OB2263 OB2273 SG6848
CR6848 CR6851 SM8013
GR8836 LN3C63 CL1156/8
SP5630 SD4870 RT7731 RT7535 LP2273 LD7535/6 M5573 SW2273 RM6849 RM6301T AT3263 SF1530 SF5545 AP8263 |
副邊PWM
431+817
外推MOS
|
|
ME8206
(SOT23-6)
|
100W以內 |
適配器
充電器
小家電
|
集成高壓?jiǎn)?dòng)功能， 100mW低待機功耗， 頻率抖動功能， 待機功耗小于100mW 內置OCP，OVP， OLP，OTP保護，UVLO |
副邊PWM
431+817
外推MOS
|
晶立弘泰AC-DC電源芯片 ME83原邊反饋系列
| 微盟料號 |
功率等級
|
適用范圍
|
功能描述 |
替代料號
|
構架 |
|
ME8304
(SOT23-5)
|
10W以內 |
適配器
充電器
小家電
LED燈
|
原邊反饋，外推700V三極管 或MOS管，無431和光耦， 恒壓與恒流控制，無線損補償， 待機功耗小于30mW, PFM控制模式， 10W以下射燈球泡燈, 不隔離小家電電路更簡單。 5%精度 |
OB2520 SF5920 CL1128
RM3253S/D AP3765 AP3706
|
原邊PFM
外推BJT
|
|
ME8305
(SOP8)
|
5W以內 |
適配器
充電器
小家電
LED燈
|
原邊反饋，內置700V三極管， 無431和光耦， 恒壓與恒流控制， 待機功耗小于30mW, PFM控制模式， 10W以下射燈球泡燈， 不隔離小家電電路更簡單。 |
CR5202 RM3253S SF6010 |
原邊PFM
內置BJT
|
| ME8310 | 12W以內 |
適配器
充電器
小家電
LED燈
|
原邊反饋，外推MOS， 無431和光耦， 恒壓與恒流控制， 待機功耗小于30mW, PFM控制模式， 自帶線損補償。 3%精度,區別于2520驅動三極管 |
OB2540 OB2532 CL1128
CR6232 CRE2532 SF6061
RM3260T SD6954 SF6010
|
原邊PFM
外推MOS
|
|
ME8311
(SOP8)
|
5W以內 |
適配器
充電器
小家電
LED燈
|
原邊反饋， 內置1N60MOS， 無431和光耦， 恒壓與恒流控制， 待機功耗小于100mW, PFM控制模式， 自帶線損補償。3%精度. |
OB2535 SF5922 CL1129
CR6235 CR5335 AX2535
RM3261 CRE2535 SP5615
ZT8132
|
原邊PFM
內置1N MOS
|
|
ME8311
(SOP7)
|
5W以內 |
適配器
充電器
小家電
LED燈
|
原邊反饋， 內置1N60MOS， 無431和光耦， 恒壓與恒流控制， 待機功耗小于100mW, PFM控制模式， 自帶線損補償。3%精度. |
OB2535 SF5922 CL1129
CR6235 CR5335 AX2535
RM3261 CRE2535
SP5615 ZT8132 |
原邊PFM
內置1N MOS
|
|
ME8313
(DIP8)
|
12W以內 |
適配器
充電器
小家電
LED燈
|
原邊反饋，內置2N60MOS， 無431和光耦， 恒壓與恒流控制， 待機功耗小于100mW, PFM控制模式， 自帶線損補償。3%精度. |
OB2538 SF5928 CL1112
CR6237 CR6238 CR3557
RM3262D CRE2538 SP5618
PL3536
|
原邊PFM
內置2N MOS
|
|
ME8317
(SOP7)
|
10W以內 |
適配器
充電器
小家電
LED燈
|
原邊反饋， 內置2N60 COOL MOS， 無431和光耦， 恒壓與恒流控制， 待機功耗小于100mW, PFM控制模式， 自帶線損補償,5%精度。 |
原邊PFM
內置2N MOS
|
|
|
ME8320
(SOT23-6)
|
15W以內 | 充電器 適配器 LED照明 |
原邊反饋，準諧振控制， 外推MOS，滿足六級能效， 無431和光耦,恒壓恒流控制， 5%的精度,待機功耗小于100mV |
原邊PFM 外推MOS |
|
|
ME8321
(SOP7)
|
5W以內 | 充電器 適配器 LED照明 |
原邊反饋，準諧振控制， 內置MOS，滿足六級能效， 無431和光耦，恒壓恒流控制， 5%的精度，待機功耗小于100mV |
原邊PFM 內置MOS |
|
| ME8325 (DIP7) | 12W以內 | 充電器 適配器 LED照明 |
原邊反饋(PSR),內置MOS， 滿足六級能效, 準諧振（QR）控制， 無需光耦和TL431， 5%恒壓恒流精度, 待機功耗小于100mV |
原邊PFM 內置MOS |
|
| ME8327 (SOP7) | 10W以內 | 充電器 適配器 LED照明 |
原邊反饋(PSR),內置MOS， 滿足六級能效, 準諧振（QR）控制， 無需光耦和TL431， 5%恒壓恒流精度,待機 功耗小于100mV |
原邊PFM 內置MOS |
|
|
ME8316
(SOP8)
|
30W以內 | LED燈 | 原邊反饋，外推MOS， 無431和光耦， 恒壓與恒流控制， 待機功耗小于100mW， PWM控制模式， 高功率因數，3%精度。 |
SD6800 MT7930
QX9931 SY5800 BP3319 |
原邊PWM
外推MOS
|
DC/DC電源管理芯片分為：
DC/DC同步升壓穩壓芯片，DC/DC升壓芯片，
充電管理芯片，DC/DC降壓恒流恒壓芯片
1：DC/DC同步升壓穩壓芯片：
QX2304 輸入電壓：2.5V-3.6V
封裝：SOT23-3 SOT23-5 SOT89-3 TO-92
QX2304是一款高效率、低功耗、低紋波、
高工作頻率的PFM同步升壓DC-DC變換器。
QX2304僅需要三個外圍元件，
就可完成將低輸入的電池電壓變換升壓到所需的工作電壓。
QX2306 輸入：0.65V-3.0V
封裝：SOT23-3 SOT23-5 SOT89-3 TO-92
QX2306是一款高效率、低功耗、低紋波、
高工作頻率的PFM同步升壓DC/DC變換器。
QX2306僅需要三個外圍元件，
就可將低輸入電壓升壓到所需的工作電壓。
QX2306可通過內部修調電路（步進0.1V）來獲得所需的輸出電壓
2：DC/DC升壓穩壓芯片：
QX2303 輸入電壓：2.5-5.0V
封裝：SOT23-3 SOT23-5 SOT89-3 TO-92
QX2303系列產品是一種高效率、低紋波、
工作頻率高的PFM升壓DC-DC變換器。
僅需要四個外圍元器件，就可完成將低輸入的
電池電壓變換升壓到所需的工作電壓，
適合1～4節普通電池應用。SOT23-5封裝內置了EN使能端，
?當EN使能端輸入為低電平時，芯片處于關斷省電狀態，功耗降至最小。
以上都適用于：MP3,MP4,遙控器，游戲手柄，剃須刀，插卡音箱，
蠟燭燈，玩具禮品，數碼相機、相框，手電筒，電子書
PDA,電子詞典、數碼相機、LED手電筒、LED燈、MP3、
遙控玩具、無線耳機、無線鼠標鍵盤、醫療器械、防丟器、
汽車防盜器、充電器、VCR、PDA等手持電子設備，計步器 安防等
3：充電管理芯片：
型號：4054，4055
主要適用于：USB充電座、移動電話、
PDA等便攜式設備,鋰離子電池充電器,藍牙設備
4：DC/DC降壓恒流恒壓芯片：
DC/DC降壓恒壓恒流產品是針對電瓶車高壓降壓優化的
全集成開關電源變換芯片系列，采用100V高壓制造工藝、
貼片封裝、內置高壓功率管、過溫保護、過流保護、短路保護、
輸入過壓保護等安全保護電路、系統最大輸出電流達到0.5A以上、
轉換效率高、外圍元器件簡潔、體積小、系統性價比高。
OC5800應用于：5V/1.5A，12V/1.1A
OC5801應用于：5V/3A，12V/2A
