當前位置：網站首頁> 產品中心 > 電源管理類 > AC/DC電源管理芯片 > 非隔離恒壓 >SM7015非隔離恒壓AC-DC電源管理PWM功率開關芯片
來源：深圳晶立弘泰 作者：深圳晶立弘泰 發布時間：2016-07-11 18:31:05
產品描述:SM7015是采用電流模式PWM控制方式的功率開關芯片，集成高壓
啟動電路和高壓功率管，為低成本開關電源系統提供高性價比的解決方案。
芯片應用于BUCK系統方案，支持12V/18V 輸出電壓，很方便的應用
于小家電產品領域。并提供了過溫、過流、過壓、欠壓等完善的保護功
能，保證了系統的可靠性。
產品指數:
拓?fù)浣Y(jié)構支持：低成本BUCK、BUCK-BOOST等方案
采用730V 單芯片集成工藝
85Vac~265Vac寬電壓輸入
待機功耗小于120mW@220Vac
集成高壓?jiǎn)?dòng)電路
集成高壓功率開關
60KHz固定開關頻率
內置抖頻技術，提升EMC 性能
電流模式PWM 控制方式
內置過溫、過流、過壓、欠壓等保護功能
內置軟啟動
內置智能軟驅動技術（提高EMC性能）
封裝形式：SOP8
應用領域:
電磁爐、電飯煲、電壓力鍋等
小家電產品電源

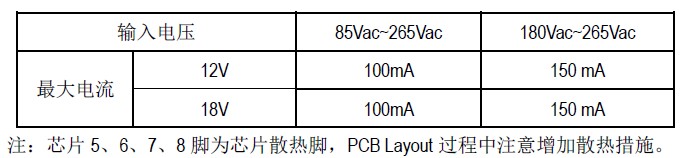

SM7015 輸出功率表:
SM7015 12V典型示意電路圖:

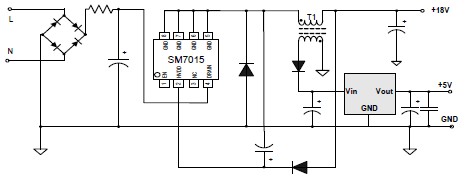

SM7015 18V典型示意電路圖:

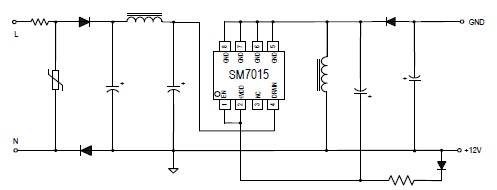

SM7015 12V/150mA BUCK-BOOST方案：

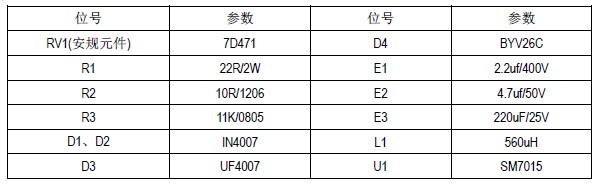

SM7015 BOM 清單：
啟動電路和高壓功率管，為低成本開關電源系統提供高性價比的解決方案。
芯片應用于BUCK系統方案，支持12V/18V 輸出電壓，很方便的應用
于小家電產品領域。并提供了過溫、過流、過壓、欠壓等完善的保護功
能，保證了系統的可靠性。
產品指數:拓?fù)浣Y(jié)構支持：低成本BUCK、BUCK-BOOST等方案
采用730V 單芯片集成工藝
85Vac~265Vac寬電壓輸入
待機功耗小于120mW@220Vac
集成高壓?jiǎn)?dòng)電路
集成高壓功率開關
60KHz固定開關頻率
內置抖頻技術，提升EMC 性能
電流模式PWM 控制方式
內置過溫、過流、過壓、欠壓等保護功能
內置軟啟動
內置智能軟驅動技術（提高EMC性能）
封裝形式：SOP8
應用領域:電磁爐、電飯煲、電壓力鍋等
小家電產品電源
SM7015 輸出功率表:SM7015 12V典型示意電路圖:SM7015 18V典型示意電路圖:SM7015 12V/150mA BUCK-BOOST方案：SM7015 BOM 清單：
