ME8115D8G高性能電流模式PWM開關電源管理芯片

來源：深圳晶立弘泰作者：深圳晶立弘泰發布時間：2016-07-13 18:39:56

產品描述:

高性能電流模式PWM控制器，專為高性價比AC/DC轉換器設計，
在85-265V的寬電壓范圍內提供高達12W(ME8115B是18W)的連續輸出功率，
峰值輸出功率更可達18W。
優化的高合理性電路設計結合高性價比的雙極制作工藝，
最大程度上節約了產品的整體成本。該電源控制器可工作于典型的反激電路拓撲中，
構成簡潔的AC/DC轉換器，IC內部啟動電路被設計成一種獨特的電流吸入方式，
可利用功率開關管的本身放大作用完成啟動（開關管Ic對Ib的放大），
這顯著地降低了啟動電阻的功率消耗，而在輸出功率較小時，
IC將自動降低工作頻率，從而實現了極低的待機功耗，VCC達到10V時，
芯片內部會啟動過壓保護，限制輸出電壓上升可防止光耦或反饋電路
損壞引起的輸出電壓過高，IC內部還提供了完善的防過載，防飽和功能，
可實時防范過載、變壓器飽和、輸出短路等異常狀況，提高了電源的可靠性。
IC內部還集成了帶有遲滯的溫度保護功能，在芯片過熱時關斷輸出。
電流限制可由外部器件Rs設定。

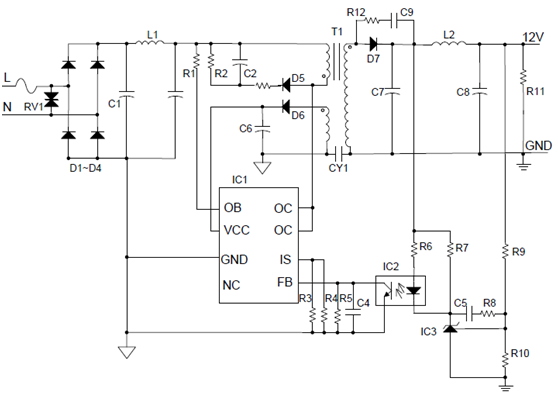

ME8115典型應用電路圖：
ME8115,電源管理芯片,充電器芯片

產品指數:
內置700V高壓功率開關管
內置高壓啟動電流源，快速啟動
內置能效處理控制，待機低于0.1W
內置過壓欠壓與短路保護功能
內置過載與過溫保護功能
精確溫度補償，精確逐周期電流控制
低啟動電流和低工作電流
自適應頻率回轉設計，EMI干擾小
高轉換效率，滿足能源之星2.0要求
寬壓輸出功率12W(ME8115B 是18W)，峰值輸出功率15W(ME8115B 是20W)
高壓輸出功率15W(ME8115B 是20W)，峰值輸出18W(ME8115B 是22W)
外圍元器件少，整機成本低

應用領域:
電源適配器
便攜式設備充電電源
DVD/DVB電源
電池充電器
ATX待機電源

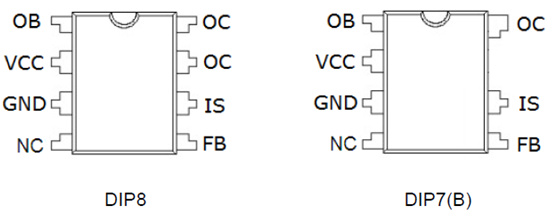

封裝形式:

8-pin DIP8

7-pin DIP7(B)

ME8115D8G 12W以內；封裝形式：DIP8

ME8115D7G 12W以內；封裝形式：DIP7(B)

ME8115BD7G 18W以內；封裝形式：DIP7(B)

ME8115BD8G 18W以內；封裝形式：DIP8
