ME8105D8G 電源PWM控制器AC/DC轉換器

來源：深圳晶立弘泰作者：深圳晶立弘泰發布時間：2016-07-08 18:29:08

產品描述:

ME8105主要針對小功率12W 內適配器、充電器、
開板電源、家電類、輔助電源而設計的一款高性能控制芯片。
ME8105內部集成了一個脈寬調制控制器和一個700V 的高壓功率管。
ME8105的啟動電流很低，可以保證電源能輕松達到最嚴苛的能源法規要求。
ME8105的集成功能包括電流檢測的前沿消隱，內部斜率補償?shù)取?br /> 另外，在誤動作時，有過功率保護(OPP)，過壓保護(OVP) 和短路保護、
OTP能為芯片提供充分的保護。
總之，ME8105 擁有更好的特性和更低的電源成本.

產品指數:
內置高壓功率管，外圍元件少
低啟動和工作電流
VCC過壓限制
內置過熱保護
寬電壓連續輸出功率可達12W
空載功耗低于0.1W
無光耦等反饋可工作
鎖存脈寬調制，逐脈沖限流檢測
內建斜坡與反饋補償功能
關斷周期發射極偏壓輸出，提高了功率管的耐壓

應用領域:
電源適配器
便攜式設備充電電源
DVD/DVB電源
電池充電器
ATX待機電源

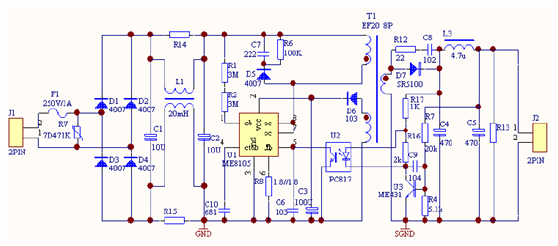

ME8105應用電路：

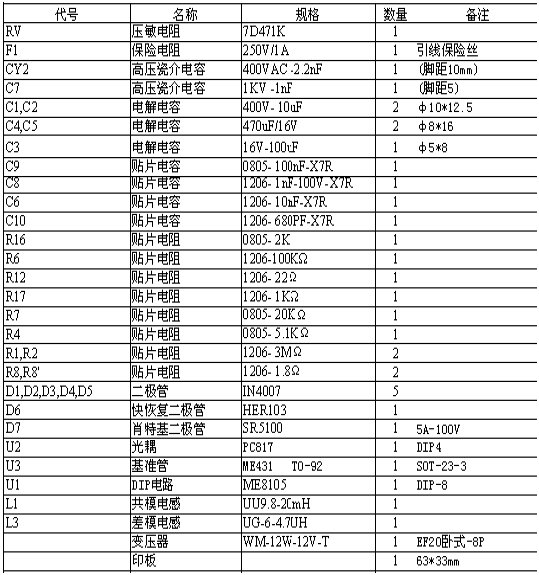

ME8105 12V/1A DEMO電源清單料標：

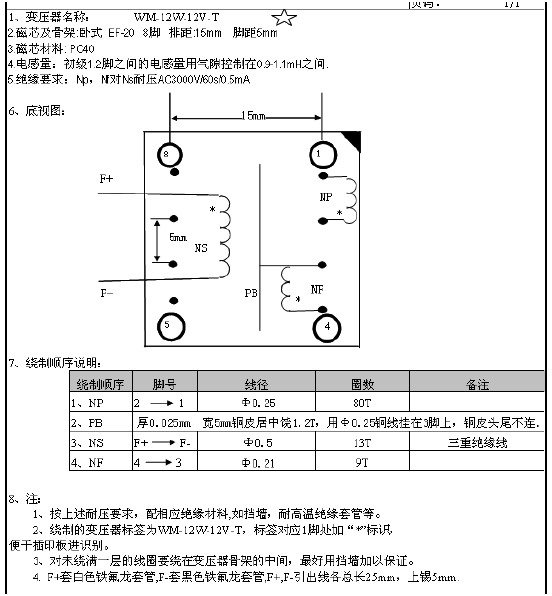

ME8105 12V/1A變壓器參數：
