YX4056C 線性鋰離子電池充電芯片

來源：深圳晶立弘泰作者：深圳晶立弘泰發布時間：2016-07-16 15:52:24

產品描述:

YX4056C是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。
其底部帶散熱的ESOP8封裝與較少的外部元件數目使得YX4056C成為便攜式應用的理想選擇。
YX4056C可以適合USB電源和適配器電源工作。
由于采用了內部PMOSFET架構，加上防倒充電路，
所以不需要外部檢測電阻和隔離二極管。
熱反饋可對充電電流進行調節，
以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。
充電電壓固定于4.2V，而充電電流可通過一個電阻進行外部設置。
當充電電流在達到最終浮充電壓之后降至設定值1/10時，
YX4056C將自動終止充電循環。
當輸入電壓（交流適配器或USB電源）被拿掉時，
YX4056C自動進入一個低電流狀態，將電池漏電流降至2μA以下。
也可將YX4056C置于停機模式，從而將供電電流降至55μA。
YX4056C的其它特點包括充電電流監控器、欠壓閉鎖、
自動再充電和一個用于指示充電結束和輸入電壓接入的狀態引腳。
YX4056C內部集成有防電池反接保護電路，可防止應用中電池反造成的芯片損壞。
YX4056C采用綠色環保的ESOP8封裝以及最少3個外圍器件可有效減小電路PCB布板空間。
YX4056C可工作于-40°C to +85°C。

產品指數:

高達1A的可編程充電電流
無需MOSFET、檢測電阻或隔離二極管
恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能
直接從USB端口給單節鋰離子電池充電
精度達到1%的4.2V預設充電終止電壓
用于電池電量檢測的充電電流監控器輸出
自動再充電
充電狀態輸出引腳
C/10充電終止
停機模式下的供電電流為55μA
2.9V涓流充電
軟啟動限制浪涌電流
ESOP8 綠色封裝

應用領域:

移動電話, PDAs, MP3 播放器

USB 3G 數據卡

電池充電電路

藍牙應用

其它手持設備

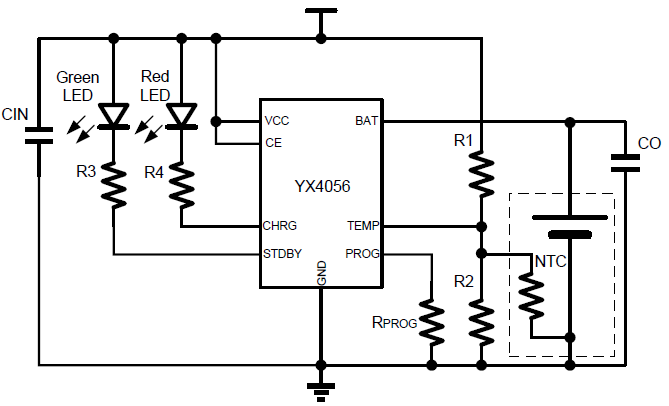

YX4056C 典型應用電路圖：

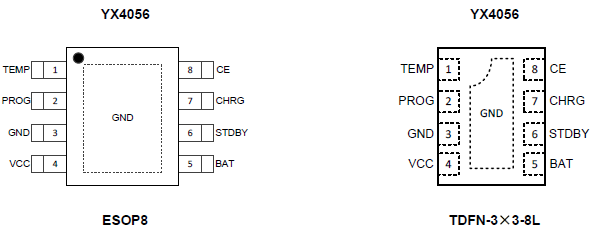

YX4056引腳信息

**YX4056C 引腳描述**
引腳	名稱	引腳功能描述
1	TEMP	電池溫度檢測輸入端
2	PROG	恒流充電電流設置和充電電流監測端
3	GND	地
4	VCC	電源輸入引腳
5	BAT	充電電流輸出引腳
6	STDBY	開漏輸出的充電完成指示端
7	CHRG	開漏輸出的充電狀態指示端
8	CE	芯片使能引腳，高電平有效
